请问是否有 Luckfox Pico Max的机械尺寸图或 PCB定位尺寸图？

• 55025470

  Posts: 1

  Joined: 2026-05-18 13:42

  2026-05-18 13:49

  你好，我正在设计一款产品，计划使用 Luckfox Pico Pro 作为主控模块。
  为了设计底板/扩展板以及外壳结构，我需要一份比较完整的 Luckfox Pico Pro机械尺寸图。
  希望图纸中能包含以下信息：
  1.PCB外形尺寸
  2.安装孔位置、孔径、孔间距
  3.排针/焊盘位置尺寸
  4.排针到板边的距离
  5.USB、网口、FPC、TF卡座等连接器的位置尺寸
  6.正反面主要器件高度
  7.是否有 DXF / STEP / KiCad Footprint / Altium封装 文件可以提供

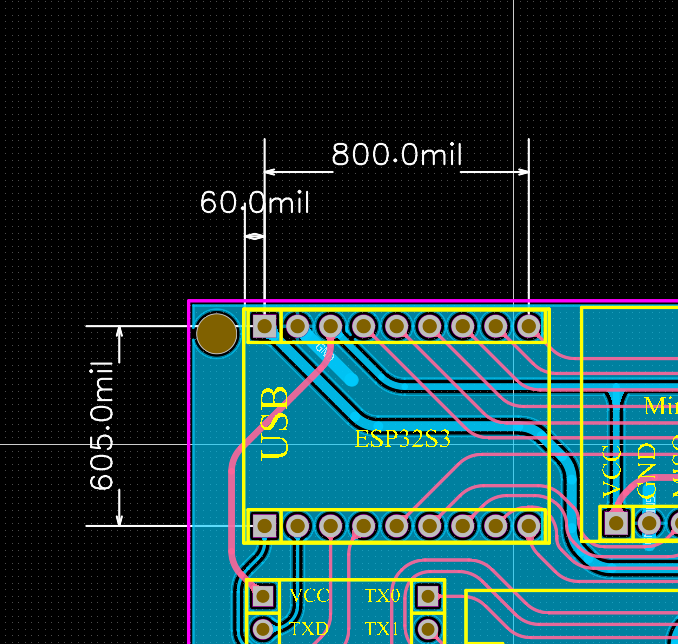

  类似附件中这种尺寸标注图，用于产品结构设计和PCB载板设计。
  谢谢！
