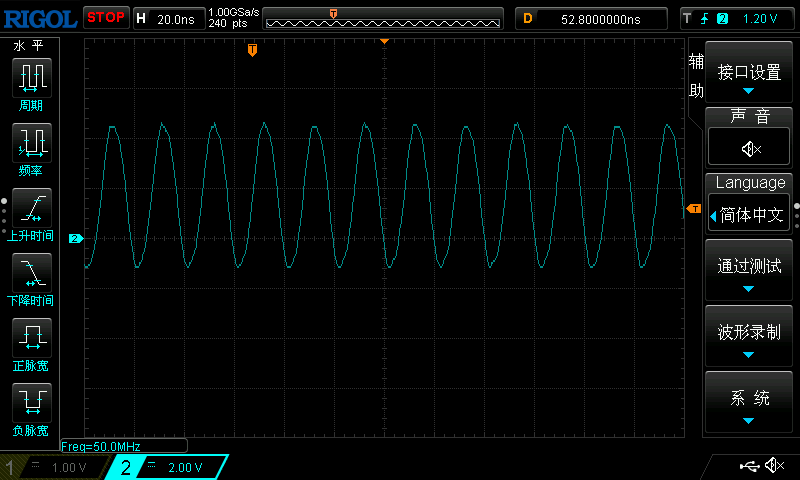

RV1103/1106的SPI最大时钟速度只有50MHz,如何修改才能提高?

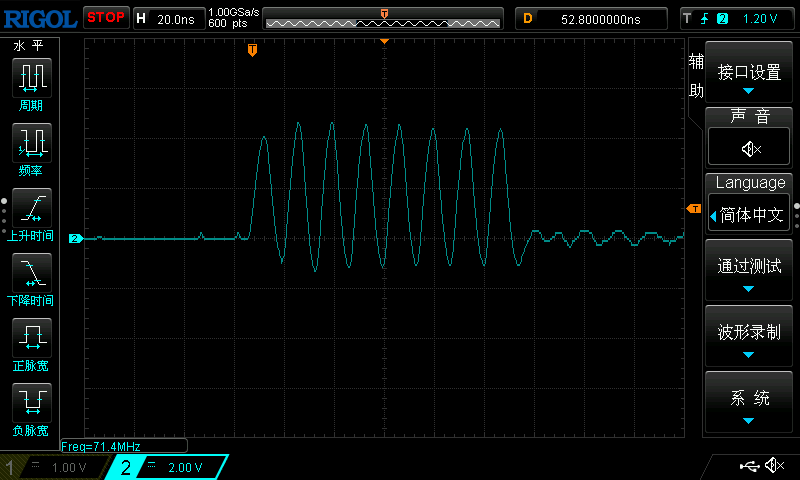

  • iotahydrae wrote: 2024-05-27 1:03 如题,目前测试只有sfc速度高一点,能达到71MHz,但是只用于nand。

    Code: Select all

    	spi0: spi@ff500000 {
    		compatible = "rockchip,rv1106-spi", "rockchip,rk3066-spi";
    		reg = <0xff500000 0x1000>;
    		interrupts = <GIC_SPI 23 IRQ_TYPE_LEVEL_HIGH>;
    		#address-cells = <1>;
    		#size-cells = <0>;
    		clocks = <&cru CLK_SPI0>, <&cru PCLK_SPI0>, <&cru SCLK_IN_SPI0>;
    		clock-names = "spiclk", "apb_pclk", "sclk_in";
    		dmas = <&dmac 1>, <&dmac 0>;
    		dma-names = "tx", "rx";
    		pinctrl-names = "default";
    		pinctrl-0 = <&spi0m0_cs0 &spi0m0_cs1 &spi0m0_pins>;
    		status = "disabled";
    	};


    Code: Select all

    	sfc: spi@ffac0000 {
    		compatible = "rockchip,sfc";
    		reg = <0xffac0000 0x4000>;
    		interrupts = <GIC_SPI 53 IRQ_TYPE_LEVEL_HIGH>;
    		clocks = <&cru SCLK_SFC>, <&cru HCLK_SFC>;
    		clock-names = "clk_sfc", "hclk_sfc";
    		assigned-clocks = <&cru SCLK_SFC>;
    		assigned-clock-rates = <75000000>;
    		#address-cells = <1>;
    		#size-cells = <0>;
    		status = "disabled";
    	};

    您好,目前Rockchip并没有提供内核版本5.10的SDK关于spi的配置方法,您可以参考Rockchip公开文档Rockchip_Developer_Guide_Linux_SPI_CN.md 进行配置。
    Downloaded 197 times
  • 查阅spi驱动源码得知,rk3x的SPI最大速率为50MHz,这可能是由于pclk被限制在100MHz导致的。
    drivers/spi/spi-rockchip.c

    Code: Select all

    /* sclk_out: spi master internal logic in rk3x can support 50Mhz */
    #define MAX_SCLK_OUT				50000000U
